可视化逻辑编辑器,也称为拼图编辑器

Verge3D拼图编辑器是一个用于创建行为场景的工具,功能强大且容易上手。借助拼图,您可以为3D内容添加与用户之间的交互式响应。

拼图编辑器概览

如果您不擅长代码,这个工具将会显著提升您创作的能力。如果您本身就是经验丰富的程序员,您也会发现其在原型设计与生产中的好用之处。

内容

运行编辑器

点击应用管理器主页操作列表中的拼图按钮,可以为应用添加或编辑拼图:

运行拼图编辑器

... 或者您也可以在应用详情页面的右侧点击拼图按钮:

从应用页面运行拼图编辑器

用户界面

布局

拼图可以从左侧扩展工具箱中推拽到主工作区。三维渲染预览视窗浮动显示在右上角,此窗口可以移动、调整大小、隐藏、暂停及检查帧速率(FPS)。

拼图编辑器布局

控制 按钮位于页面的底部。选项卡显示在页面顶部,默认选项卡为 init(初始化工作区)main(主工作区)

每个工程的布局设定(选项卡、视窗位置和大小)都是单独保存的,所以当您使用另一个浏览器或者另一台工作中打开拼图,所有设置都可恢复。

视窗大小调整与重置

拖拽视窗的边角以调整大小。

缩放视窗大小

您可以通过右键点击工作区的空白处,选择菜单中的Reset Viewport Dimensions来重置视窗的位置和大小:

重置视窗大小

刷新编辑器

点击浏览器的标准刷新页面按钮,即可重新加载编辑器与运行在视窗中的应用。

重载拼图编辑器

所有未保存的拼图都将被移除,所有的变量和场景对象属性都将重置为初始值。因此,您可以在开发迭代中使用此方法来清除应用状态。

控件

运行

点击此按钮后,编辑器内的拼图即会生效。点击运行按钮后,由引擎解释当前存在于工作区所有选项卡内的拼图,并生成JavaScript代码。然后,浏览器会执行代码并应用于后台运行的应用。

运行拼图逻辑

大多数情况下,您可以反复点击运行按钮来执行拼图中的调整。但是,如果要重置应用状态并执行初始化运行,则需要点击浏览器的刷新按钮。刷新页面后,拼图自动生效。请确保在刷新前保存修改,否则将丢失为未保存的内容。

保存

点击击此按钮保存拼图。与运行操作类似,点击保存按钮后,引擎会解释当前工作区所有选项卡内的拼图,并生成JavaScript代码,但并不执行。所有的拼图和生成的代码都分别作为文件visual_logic.xmlvisual_logic.js保存在应用的目录中。

保存拼图

保存操作需要本地开发服务器处在运行状态该服务器会在Blender,3ds Maya或Maya的第一个实例启动时自动启动。但如果服务器因为某种原因关闭,在会在尝试保存拼图时显示连接错误:

拼图保存错误

在这种情况下,您应该启动blender,3ds Max或Maya。如果这些软件已经在运行,请尝试再次启动应用管理器(App Mamager)。

另请参阅 备份

选项卡

你可以在选项卡中重新排列拼图的顺序,以使其更易于管理和响应。要创建新的选项卡,请点击顶部栏中的“加号”按钮,并为此选项卡命名。

创建拼图选项卡

现在您可以在此选项卡内添加拼图了。如需移动一些拼图到另一个选项卡,请使用剪切 Ctrl-X 和 粘贴 Ctrl-V 快捷键。所有的选项卡都会共享同一个命名空间,所以您可以在一个选项卡中定义过程变量,在另一个选项卡中调用。

要删除某个选项卡,请点击选项卡名称右侧的叉号。请谨慎使用此操作,此操作无法撤销,除非备份或还原。被删除标签页内的所有拼图都会被清除。

删除拼图选项卡

从3.0版开始,不再有用于重命名选项卡的专用控件。但是,您依然可以通过在应用文件夹内编辑visual_logic.xml的方式来重命名选项卡。

重命名拼图选项卡

重命名后,选项卡名称将在刷新编辑器后更新。

右键单击菜单(在拼图上)

可通过右键(在工具箱中或在工作区中)单击拼图调用上下文菜单。可快速调用许多非常有用的操作。

Duplicate

创建一组拼图的副本。您还可以使用“复制/粘贴”快捷键Ctrl-C/Ctrl-V执行同样的操作。

拼图编辑器中的复制菜单

Add Comment / Remove Comment

为拼图添加注释。通过单击拼图左上角的问号按钮显示和关闭注释,点击后展开对应的注释文本窗口。注释可以在开启和关闭的状态下存储。

添加拼图注释

可以通过在右键菜单中选择“Remove Comment”来移除注释。

移除拼图注释

顺便说一句,这不是在代码中添加注释的唯一方法。您还可以使用comment 拼图 添加始终可见的注释。

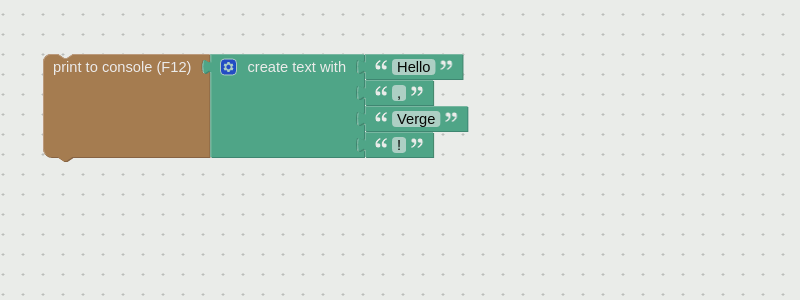

Inline Inputs / External Inputs

默认情况下,一个拼图可以是inlined(单行状态)或external(扩展列表状态)形态。此菜单选项用于切换两种形态。两者的区别只是表面上的,但有时候转换形态可以让拼图更紧凑及可读性更好。

改变拼图输入形态

Collapse / Expand

可以折叠一组拼图,以使其更紧凑。

折叠/展开拼图

Disable / Enable

使用此拼图可以对某段拼图跳过执行。

禁用/启用拼图

Delete

删除一组拼图。或者使用 Del 键。

删除拼图

Save to Library

保存一组拼图到 库|Library ,以便在之后的工作中可以快速复用。

Help

打开对应的文档帮助页面,可在类目的工具箱中使用,

拼图中的帮助菜单

...也可在编辑器工作区使用。

拼图中的帮助菜单

你可以从本手册的内容窗口(左侧)访问各拼图对应的帮助页面。

右键单击菜单(在工作区上)

Undo / Redo

撤销或重做您最近的操作,也可以使用快捷键Ctrl-Z/Ctrl-Shift-Z

拼图编辑器的撤销与重做功能

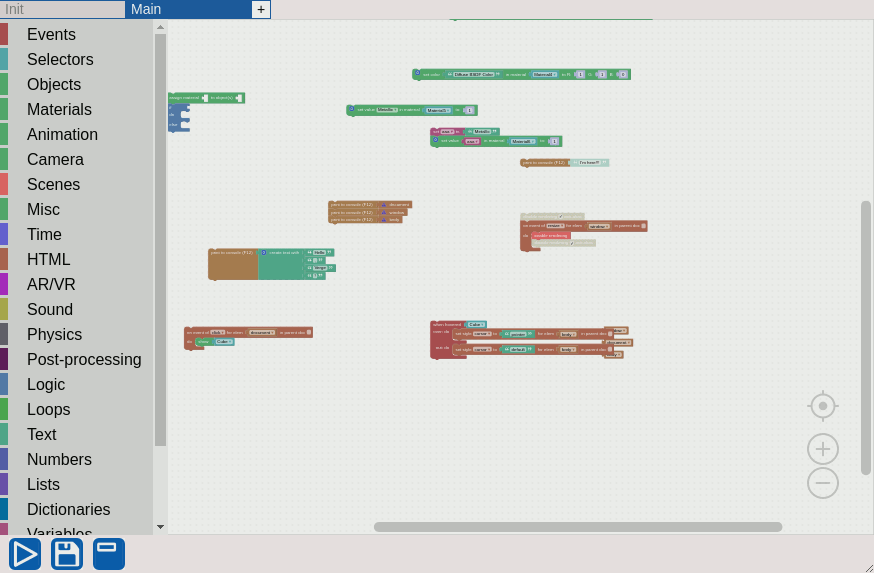

Straighten Up

清理并重新放置当前选项卡内的所有拼图,使其对齐排列。

拼图编辑器的对齐排列功能

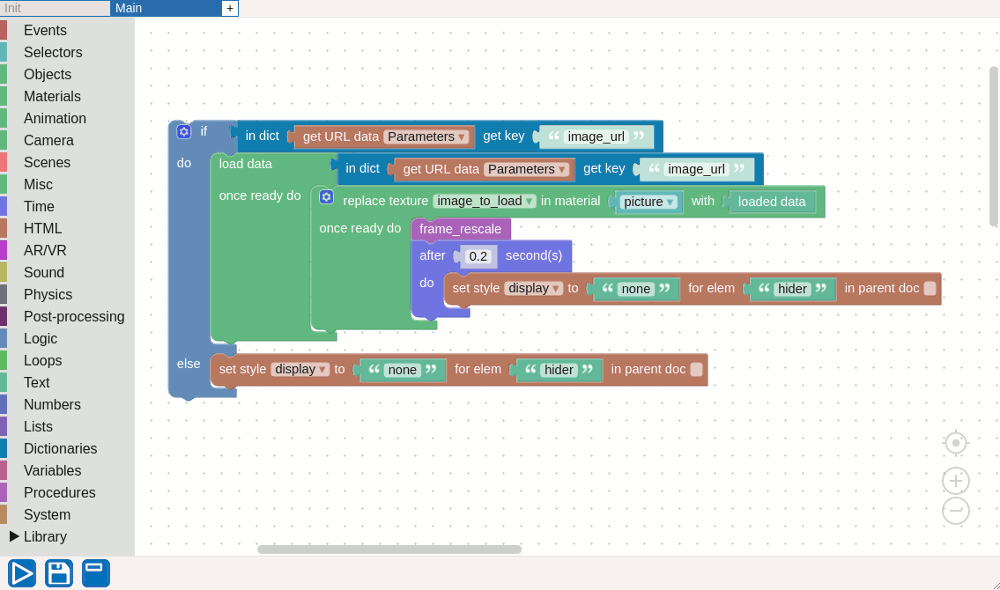

Collapse / Expand

折叠或展开工作区内的所有拼图。工作方式与单组变量类似,不同之处在于它影响选项卡中的所有拼图。

拼图编辑器的折叠与展开功能

Delete

工作方式与单一组变量类似,不同之处在于它删除了选项卡中的所有拼图。

拼图编辑器中的删除功能

Reset Viewport Dimensions

重置viewport窗口的位置和尺寸以更好地适应屏幕分辨率。

重置拼图编辑器中viewport的位置和尺寸

备份

每次单击Save按钮时,以前保存的文件visual_logic.xml都会复制到名为v3d_app_data/puzzles_backup的文件夹中,并在文件名中添加时间戳。

这允许您在需要时恢复先前保存的拼图修订版本。只需将文件复制回应用文件夹根目录,并从其名称中删除时间戳既可。刷新编辑器即可更新拼图。

插件 | Plugins

拼图编辑器支持插件系统。拼图插件可以理解为创建自定义的拼图模组。Verge3D发行版目录下包含一个案例插件, 电子商务插件 用于集成Verge3D应用和Woocommerce。但您也可以安装更多的插件,甚至创建自己的插件。在此查看更多信息:插件

这里有一个 社区支持 的第三方开发者提供的插件列表。

遇到问题?

欢迎您随时在 论坛上提问!您还可以加入中文用户社区QQ群(171678760),在线寻求帮助。
